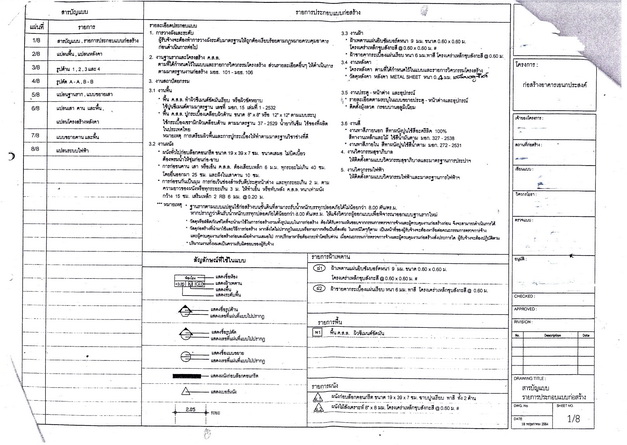

แบบก่อสร้าง เป็นแบบที่เขียนขึ้นมา จากการออกแบบของวิศวกรและสถาปนิก ตามความต้องการของเจ้าของงานและเหมาะสมกับงบประมาณ โดยมีวัตถุประสงค์ เพื่อใช้ในงานก่อสร้าง ให้ถูกต้องตามแบบรูปและรายการ แบบก่อสร้าง ประกอบด้วยแบบสถาปัตยกรรมและแบบวิศวกรรม ดังนี้ แบบสถาปัตยกรรม เป็นแบบที่สถาปนิก ออกแบบสถาปัตยกรรม ในส่วน ต่าง ๆ ของอาคาร แสดงลักษณะทางกายภาพของอาคาร วัสดุที่ใช้ และรายการประกอบแบบ เป็นต้น  แบบสถาปัตยกรรม จะกำหนดด้วยอักษรย่อ สถ หรือผู้ที่ไม่นิยมภาษาของชาติตัวเอง แต่นิยมภาษาต่างชาติ จะใช้ A ( สำหรับผม นิยมไทย ครับ ผมใช้อักษรไทยและเลขไทย เป็นปกติอยู่แล้ว ) แบบสถาปัตยกรรม แบ่งเป็น -- ผังที่ตั้ง -- ผังบริเวณ -- ผังพื้นแต่ละชั้น -- รูปด้าน -- รูปตัด -- แบบขยายทางสถาปัตยกรรม  -- รายการประกอบแบบ แบบวิศวกรรมโครงสร้าง เป็นแบบที่วิศวกรโครงสร้าง ออกแบบโครงสร้าง ในส่วน ต่าง ๆ ของอาคาร แสดงตำแหน่งและขนาดของโครงสร้าง รายละเอียดการเสริมเหล็ก รายละเอียดฐานราก และรายการประกอบแบบ เป็นต้น  แบบวิศวกรรมโครงสร้าง จะกำหนดด้วยอักษรย่อ วค หรือผู้ที่ไม่นิยมภาษาของชาติตัวเอง แต่นิยมภาษาต่างชาติ จะใช้ S แบบวิศวกรรมโครงสร้าง แบ่งเป็น -- ผังเสาเข็ม -- ผังฐานราก -- ผังโครงสร้างพื้นแต่ละชั้น -- ผังโครงสร้างหลังคา -- แบบขยายทางโครงสร้าง -- รายการประกอบแบบ แบบวิศวกรรมไฟฟ้า เป็นแบบที่วิศวกรไฟฟ้า ออกแบบวงจรและขนาดอุปกรณ์ไฟฟ้า ในส่วน ต่าง ๆ ของอาคาร แสดงตำแหน่ง ขนาด ชนิดของสายไฟ วงจรไฟฟ้า และรายการประกอบแบบ เป็นต้น  แบบวิศวกรรมไฟฟ้า จะกำหนดด้วยอักษรย่อ วฟ หรือผู้ที่ไม่นิยมภาษาของชาติตัวเอง แต่นิยมภาษาต่างชาติ จะใช้ E แบบวิศวกรรมไฟฟ้า แบ่งเป็น -- ผังไฟฟ้าแต่ละชั้น -- ผังวงจรไฟฟ้า -- รายการประกอบแบบ แบบวิศวกรรมสุขาภิบาล เป็นแบบที่วิศวกรสุขาภิบาล ออกแบบระบบสุขาภิบาล ในส่วน ต่าง ๆ ของอาคาร แสดงตำแหน่ง ขนาดและอุปกรณ์ของท่อและสุขภัณฑ์ และรายการประกอบแบบ เป็นต้น  แบบวิศวกรรมสุขาภิบาล จะกำหนดด้วยอักษรย่อ วส หรือผู้ที่ไม่นิยมภาษาของชาติตัวเอง แต่นิยมภาษาต่างชาติ จะใช้ SN แบบวิศวกรรมสุขาภิบาล แบ่งเป็น -- ผังการเดินท่อแต่ละชั้น -- ผังการเดินท่อแนวดิ่ง -- แบบขยาย -- รายการประกอบแบบ ตัวอย่างแบบก่อสร้าง ที่แสดงไว้นี้ เป็นแบบที่หน่วยงานในสังกัด ขอตั้งงบประมาณ ชึ่งต้องมีรายละเอียดของโครงการ แบบรูปและรายการ เพื่อตรวจสอบความเหมาะสมและความถูกต้อง ตามพระราชบัญญัติวิศวกร พ.ศ. ๒๕๔๒ ระเบียบของราชการ  และระเบียบอื่น ที่เกี่ยวข้อง ก่อนจะอนุมัติงบประมาณ
